Rejestracja napięcia za pomocą komputera PC

Bardzo często w pracy eksperymentatora zachodzi konieczność rejestracji zmian napięcia w czasie. Poniższy projekt jest niezłym rozwiązaniem na początek.

       Podstawą projektu jest układ scalony TLC 549 Jest to 8 bitowy, szeregowy przetwornik analogowo - cyfrowy z obsługą portu RS 232. Cały układ jest niezmiernie prosty i do poprawnej pracy wymaga tylko kilku bardzo tanich półprzewodników co można zobaczyć na schemacie poniżej. Samą kostkę TLC 549 można nabyć w firmie TME www.tme.pl za ok 8 zł.
      Druga sprawa to oprogramowanie, jeśli ktoś jest dobry w pisaniu programów taką aplikacje może sobie napisać, ja znalazłem w Sieci gotowe rozwiązanie program TLCSCO Grzegorza Podgórskiego udostępnione przez autora na stronie www.w.cz.prv.pl, ale o tym nieco później.
      Na początek zajmiemy się budową samego urzadzenia. Nie jest to skomplikowane więc szybko pójdzie.

Rys. Schemat ideowy przetwornika.

      Jak widać układ jest bardzo prosty, jedynie osoby mniej znające tematykę informatyczną mogą mieć problem z rozszyfrowaniem oznaczeń: RTS, TxD, CTS, DTR. Litery te oznaczają linie portu RS 232 (gniazdo DB9)

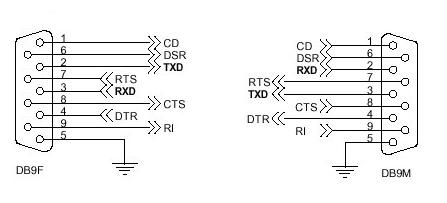

Rys. Schemat wyprowadzeń portu RS 232 męskiego i żeńskiego.

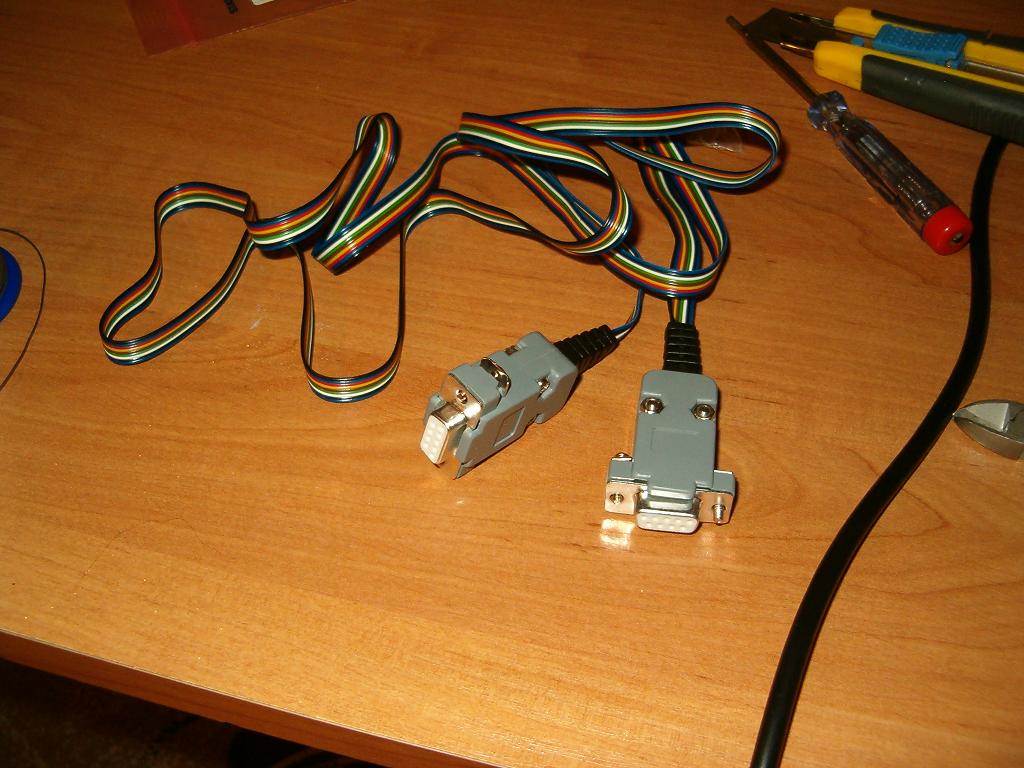

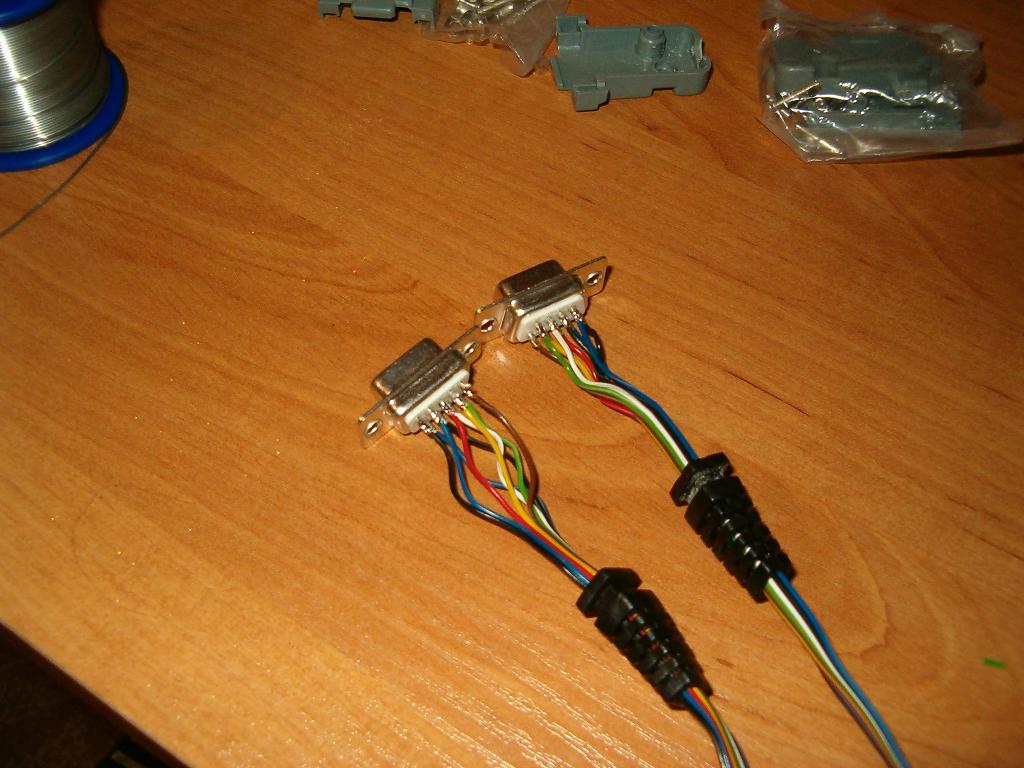

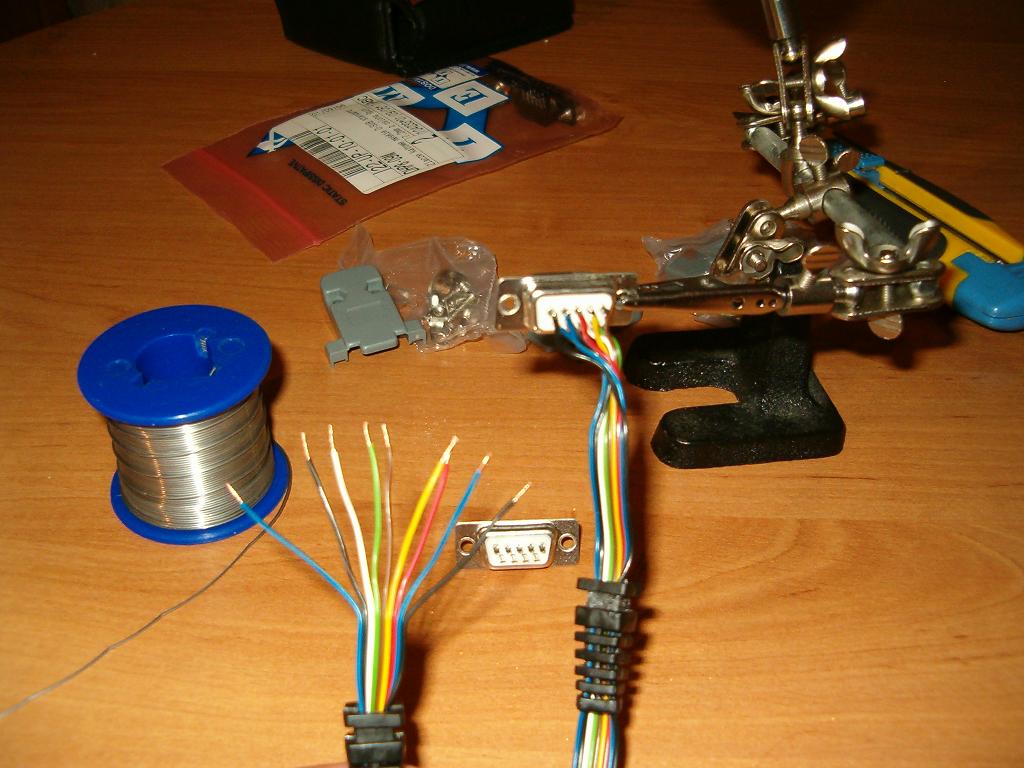

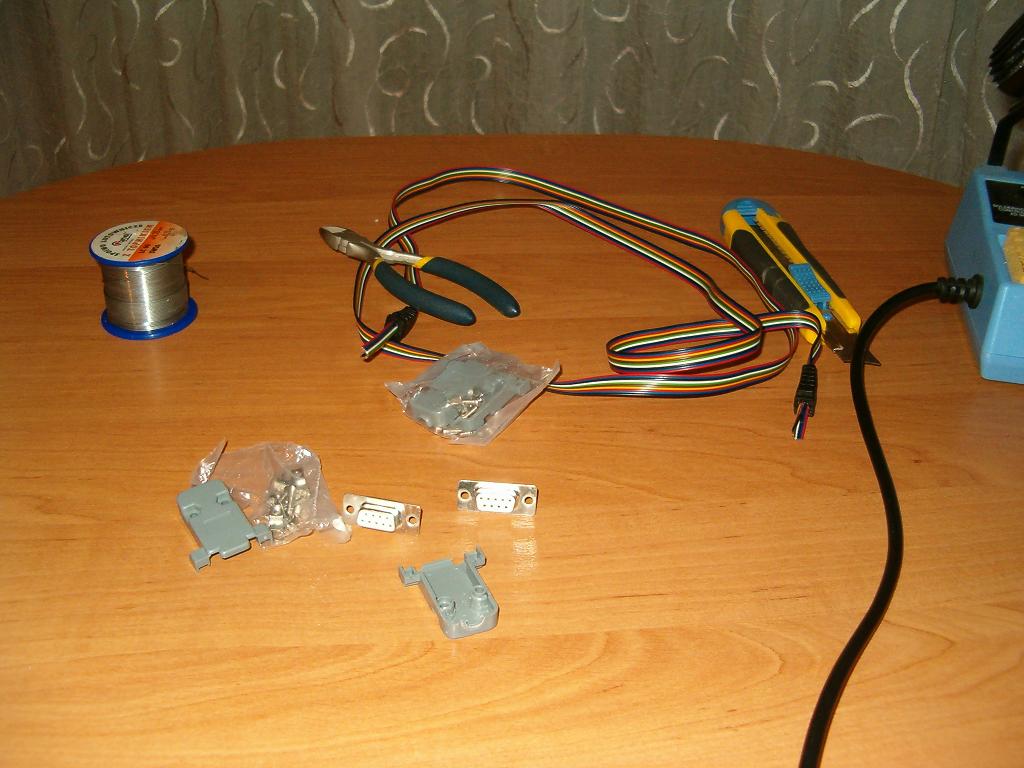

      Jak zwykle zaczniemy od samego komputera, w którym jest męskie gniazdo DB9, ja w urządzeniu również zastosowałem gniazdo męskie więc do połączenia musimy zastosować kabel żeńsko - żeński. Możemy go kupić bądź wykonać samemu tak jak ja.



      Czas zająć się budową układu, schemat przedstawiony powyżej mierzy napięcie od 0 do 2,5 V ze skokiem co 10 mV, jednak przy zwarciu nóżki 1 (REF+) z nóżką 8 (Vcc) układ dokonuje pomiaru w zakresie od 0 do 5 V ze skokiem co 20 mV i w tej konfiguracji wykonam mój układ. Rezystory 51 k i kondensator 0,1 uF pominiemy.
      Jak zwykle układ wykonam na płytce PCB zaprojektowanej w programie EAGLE, do wprowadzenia sygnału analogowego zastosuję gniazdo BNC, ze starej karty sieciowej. Doprowadzając sygnał przewodem ekranowanym i gniazdami BNC unikniemy zakłuceń, które przy tym zakresie pomiaru sprawiały by poważne problemy.

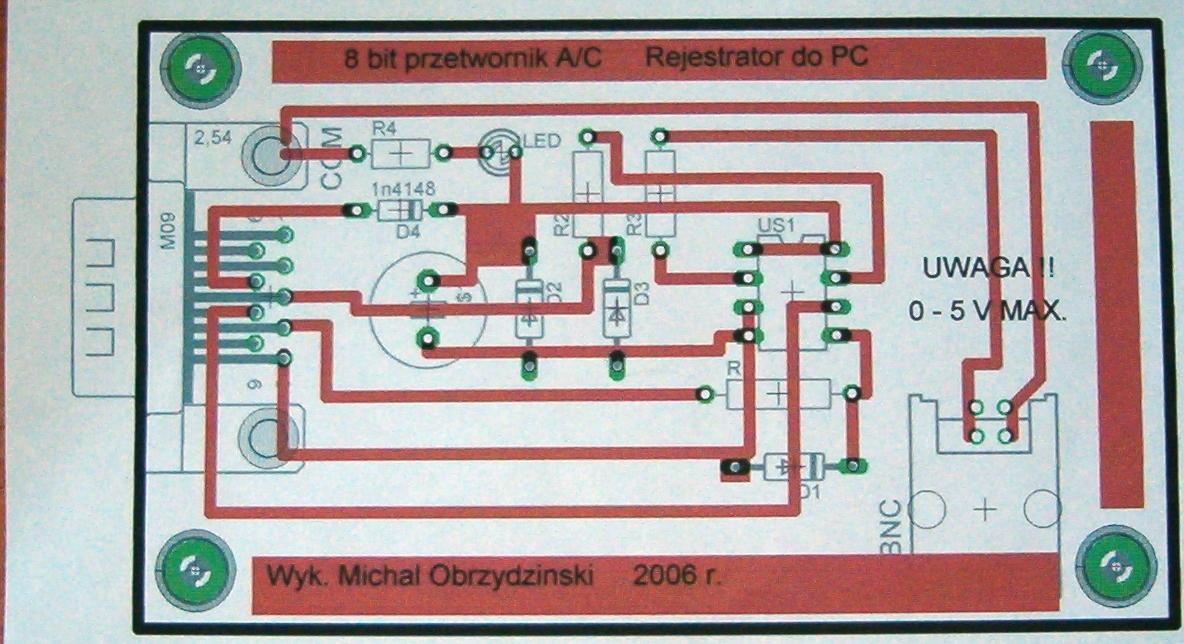

Rys. Projekt płytki rejestratora.

     Zasilanie pobierane jest bezpośrednio z portu RS 232, z linii RTS. Dodatkowo dla lepszej diagnostyki układu dodałem diodę LED sygnalizującą zasilanie na linii RTS. Zasilanie pojawia się w momęcie uruchomienia programu.

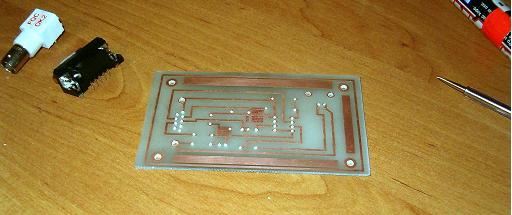

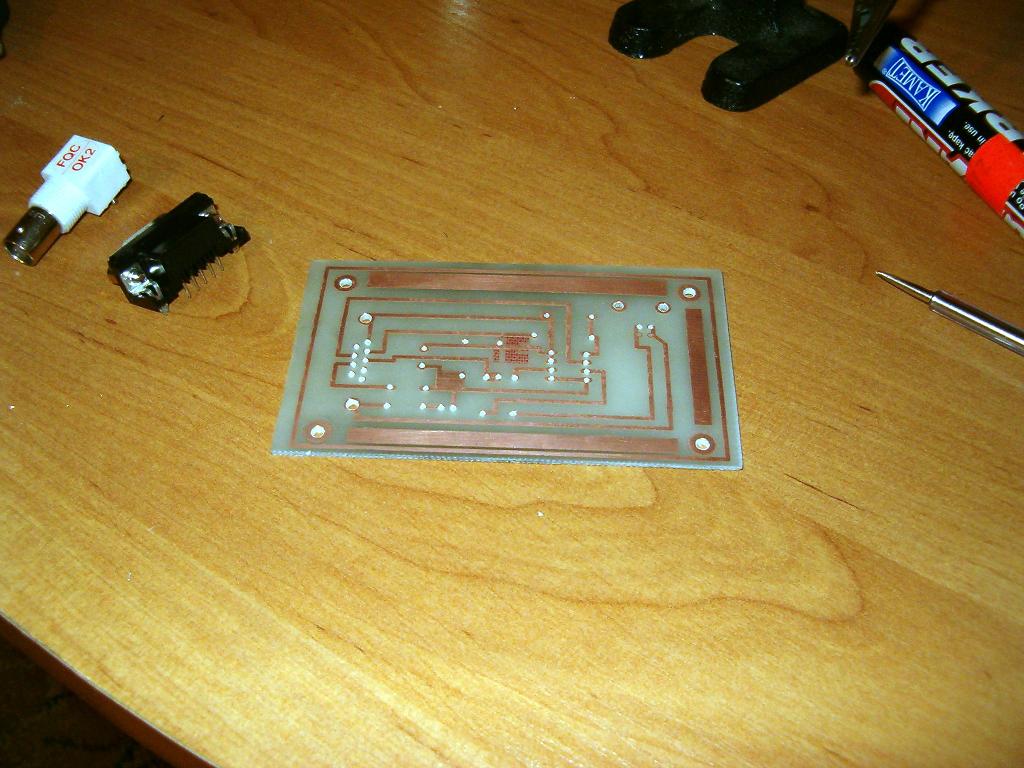

Fot. Zdjęcie gotowej płytki (metoda termotransferowa.)
