Budujemy prosty generator wysokiego napięcia str. 2

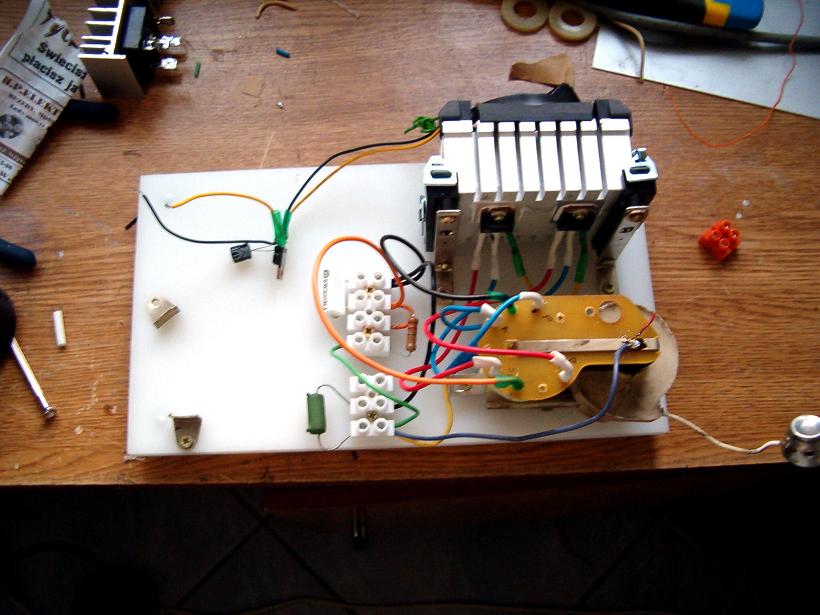

      Po przetestowaniu i sprawdzeniu działania naszego układu możemy przystąpić do prac kosmetycznych. Montujemy nasz układ np. jak w moim przypadku na kawałku białego polietylenu z nózkami. Oprócz samego generatora zamontowałem też układ zasilania składający się z: mostka prostowniczego z radiatorem, kondensatora filtrującego oraz dławika o indukcyjności 20 µH, jak się później okazało dławik ten poprawił wydajność generatora o dobre 70 %.


Baza Kolektor
      Widać to na powyższych oscylogramach. Są to przebiegi na bazie i kolektorze generatora zasilanego dokładnie takim samym napięciem, jakim zasilałem robiac oscylogramy na poprzedniej stronie, z tą tylko róznicą, że tu zastosowałem wspomniany wcześniej dławik.
      Biorąc pod uwagę to, że nasz generator będzie zasilany różnymi napięciami, czasem potrzebujemy iskierki mniejszej czasem większej, musimy zabezpieczyć wentylator chłodzący tranzystorki. Zasilany jest napięciem 12 V - ja zastosowałem stabilizator LM 7812, nawet gdy generator pracuje na 25 woltach na wyjściu stabilizatora jest dokładnie 12 V i nawet bardzo się nie nagrzewa. Musimy jednak pamiętać o zastosowaniu radiatora.


      Wszystkie parametry elektryczne takie jak: moc, czestorliwość, maksymalne napięcie i prąd zasilania, prąd na wyjściu zbadamy na następnej stronie. A pod tekstem efekty wizualne. Niestety robione przezemnie zdjęcia nawet w połowie nie odzwierciedlają tego co można zobaczyć gołym okiem. Mój aparat nie ma aż tak dobrych parametrów by dobrze fotografować szybkozmienne wyładowania. Nie mniej cos tam zawsze widać. Najdłóższy łuk elektryczny jaki udało mi się zapalić na tym generatorze miał długość 3 cm.
