Sterowanie poprzez port LPT

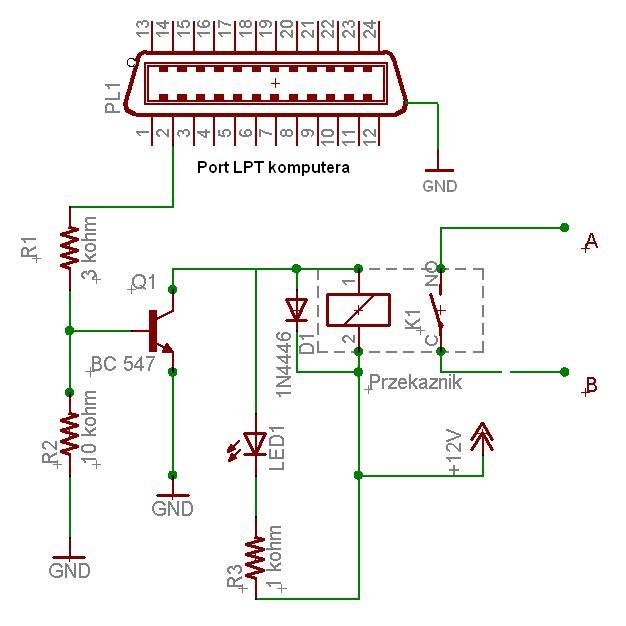

Rys. Układ klucza tranzystorowego sterującego przekaźnikiem - Sterownik.

      Jak widać na powyższym schemacie tranzystor doprowadza napięcie robocze o potencjale 12 V do przekaźnika, gdy na danej linii jest stan wysoki. Taki układ powtarza się osiem razy jak na schemacie poniżej:

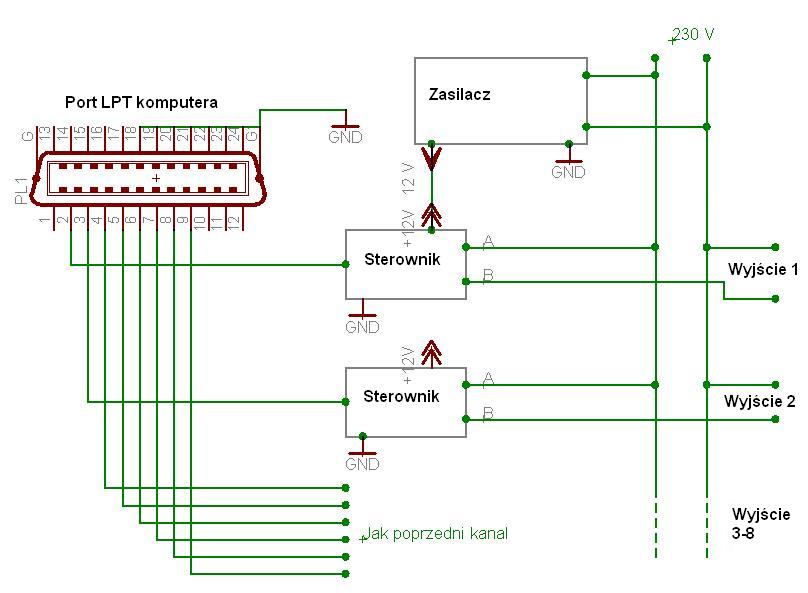

Rys. Schemat całego układu.

      Mój sterownik będzie miał osiem wyjść - źródeł napięcia sieciowego załączanego przez przekaźniki.

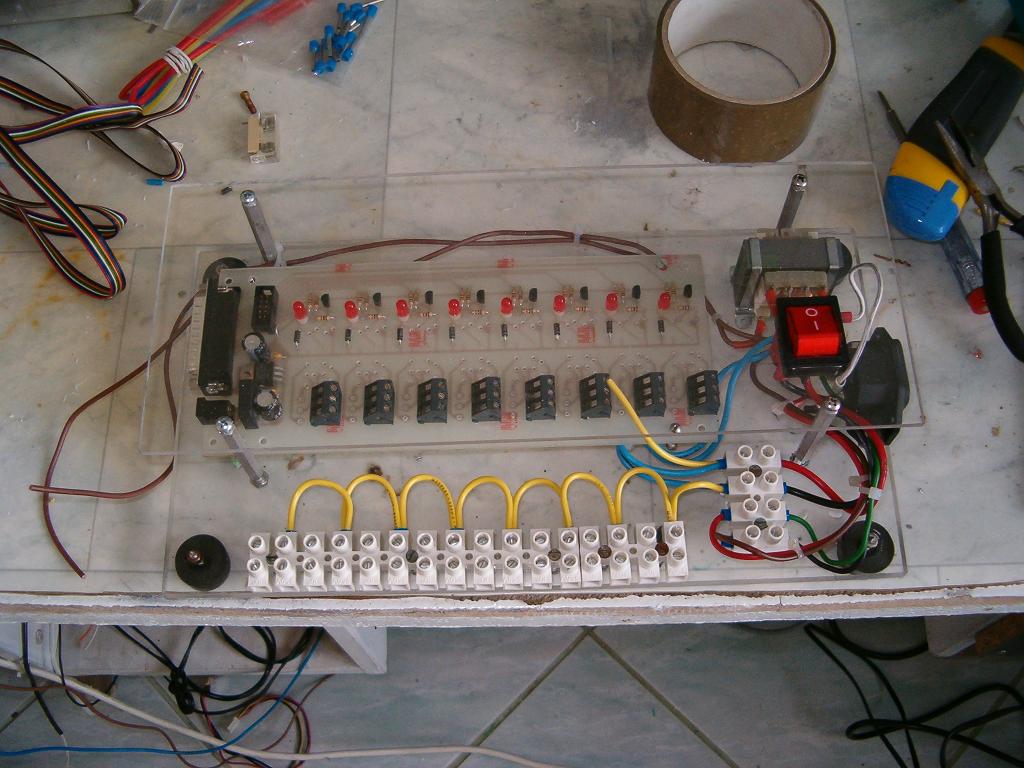

Fot. Urządzenie przed ukończeniem.

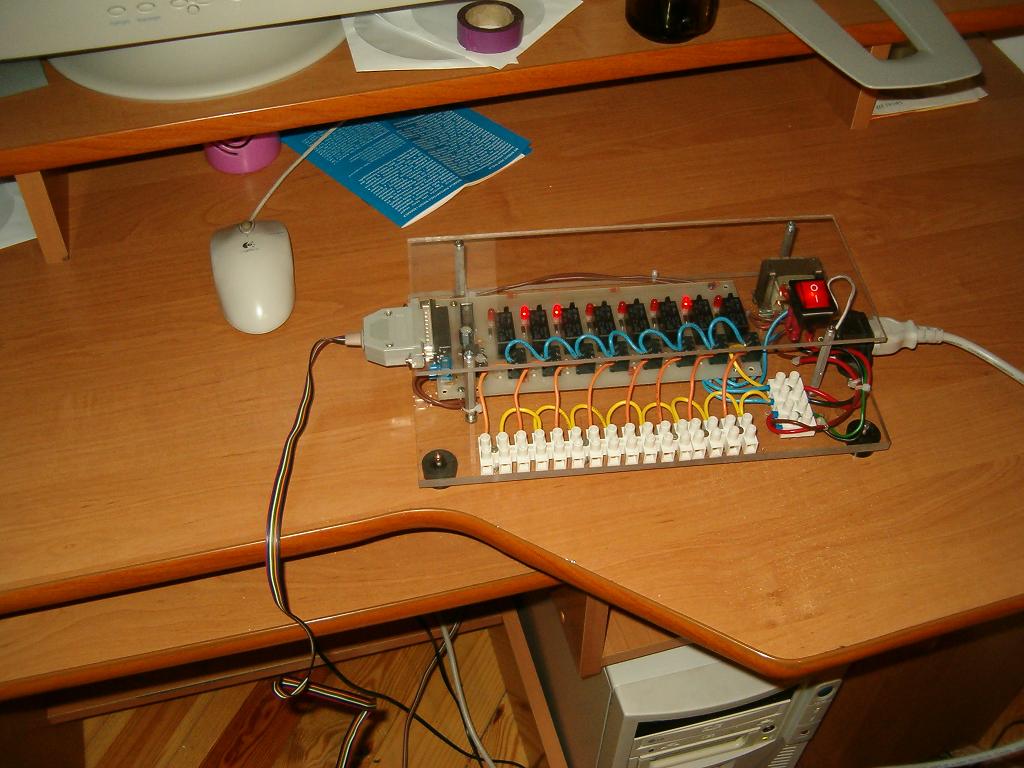

Fot. I gotowe do pracy.

      Urządzenie jest gotowe do pracy, teraz wystarczy tylko zainstalować odpowiednią aplikację w komputerze i możemy sterować ośmioma urządzeniami za pomocą myszki, lub np. zaprogramować włączanie i wyłączanie urządzeń w cyklu tygodniowym z dokładnością do 1 minuty.
      Rozwiązanie bardzo przydatne gdy nie ma nas w domu przez jakiś czas, możemy na czas nocny zaprogramować włączanie i wyłączanie żarówek w kilku pokojach, złodziej napewno bedzie myślał, że w domu ktoś jest.
      Dwie bardzo dobre aplikacje opiszę i może udostępnie na stronie gdy uzyskam zgodę autora, ale jak już wspomniałem wiele jest dostępnych w Sieci.
