Budujemy podwajacz napięcia

Co nam będzie potrzebne?

       Musimy się postarać o dwa kondensatory na wysokie napięcie, ja urzyłem 2 x 2 kondensatory 500 pF/20 kV połączone równolegle co nam daje dwa kondensatory 20 kV/1000 pF

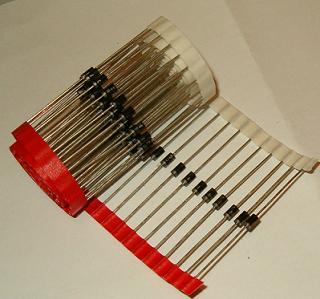

       Druga podstawowa część naszego podwajacza napięcia to dwie diody WN, trudno nam będzie zdobyć takie diody więc w zastępstwie użujemy wielu połaczonych szeregowo diod 1N4007 (1A/1000V). W sklepie jedna sztuka takiej diody kosztuję ok. 0,30 PLN na Wolumenie możemy kupić 50 szt. za 5 PLN, czysty zysk.







       Pozostałe elementy to: kawałek płytki plexi, zaciski wejściowe, wyjściowe, śruby, elementy dystansowe itd.
       Budowę zaczynamy od równoległego połączenia dwuch kondensatorów, jak na zdjęciu.
