Uniwersalny generator impulsów zapłonowych.

Podczas moich chemicznych eksperymentów bardzo często potrzebowałem generatora, który dostarczył by mi impulsów wysokonapięciowych (przeskoku iskry) potrzebnych np. do zainicjowania zapłonu mieszaniny gazowej. Wtedy narodził się pomysł na zbudowanie takiego uniwersalnego generatora.

      By generator był uniwersalny i można go było zastosować w wielu eksperymentach powinien mieć przynajmniej dwie funkcje:
      ¤ Wyzwalanie ręczne - naciśnięcie przycisku powoduje wyzwolenie jednego impulsu zapłonowego
      ¤ Wyzwalanie okresowe - jego włączenie powoduje okresowe wyzwalanie impulsów z możliwością regulacji częstotliwości od 0,1 do 20 Hz.

      W moim układzie postanowiłem zastosować cewkę zapłonową od starego Fiata oraz elektroniczny generator generujący niskonapięciowe impulsy sterujące, które z kolei podane na bramkę tranzystora MosFet będą go otwierać i zamykać na określone czasy.
      W momencie, gdy na wyjściu generatora pojawi się stan wysoki podany on zostanie na bramkę tranzystora [A], ten zacznie przewodzić i przez uzwojenie pierwotne cewki oraz przez dren tranzystora popłynie prąd [B]. W tym czasie w rdzeniu cewki gromadzi się energia i jeśli impuls będzie za krótki zgromadzi się niewielka ilość energii i iskra będzie słaba, jeśli impuls będzie trwał za długo będą duże straty prądu. Po "naładowaniu rdzenia" prąd niepotrzebnie będzie płynął przez uzwojenie pierwotne. Gdy na wyjściu generatora pojawi się stan niski - tranzystor przestanie przewodzić i prąd przez uzwojenie pierwotne przestanie płynąć. Energia zgromadzona w rdzeniu indukuje w uzwojeniu wtórnym siłę elektromotoryczną indukcji. Liczba zwojów tego uzwojenia jest wielokrotnie większa od liczby zwojów uzwojenia pierwotnego - powstaje impuls wysokiego napięcia.
      Do kształtowania impulsów sterujących zastosowałem nieśmiertelny timer Ne 555 w odpowiedniej konfiguracji. By obliczyć parametry wszystkich elementów układu elektronicznego z timerem najlepiej ściągnąć ze strony firmy Schematica Softwere program do takich właśnie obliczeń.
      Timer NE 555 pracować może w dwóch trybach: monostabilnym i astabilnym. wszystkie parametry pracy określane są przez dołączane rezystory i kondensatory. W trybie monostabilnym podanie impulsu na pin wyzwalający spowoduje powstanie na wyjściu układu impulsu o określonym czasie trwania. Poniżej przedstawiam okno programu do obliczania kostki w trybie monostabilnym.
(kliknij na obraz by powiększyć)

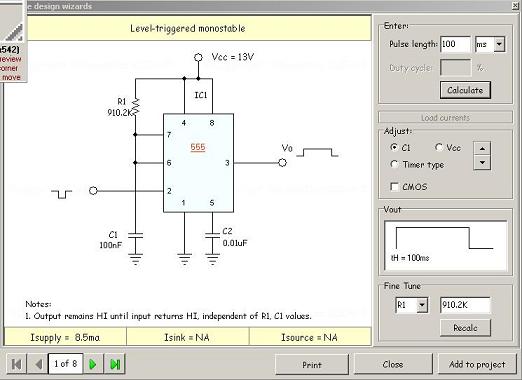

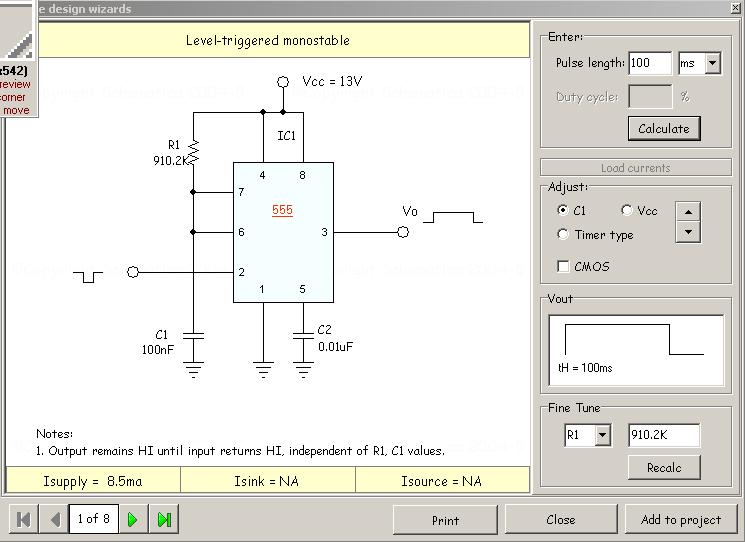

Rys: Okno przedstawia obliczony timer tak by po podaniu impulsu wyzwalającego generował na wyjściu impuls trwający 100 ms

      W trybie astabilnym timer generuje impulsy o określonym czasie trwania z określoną stała częstotliwością wyznaczoną przez podłączone elementy.
(kliknij na obraz by powiększyć)

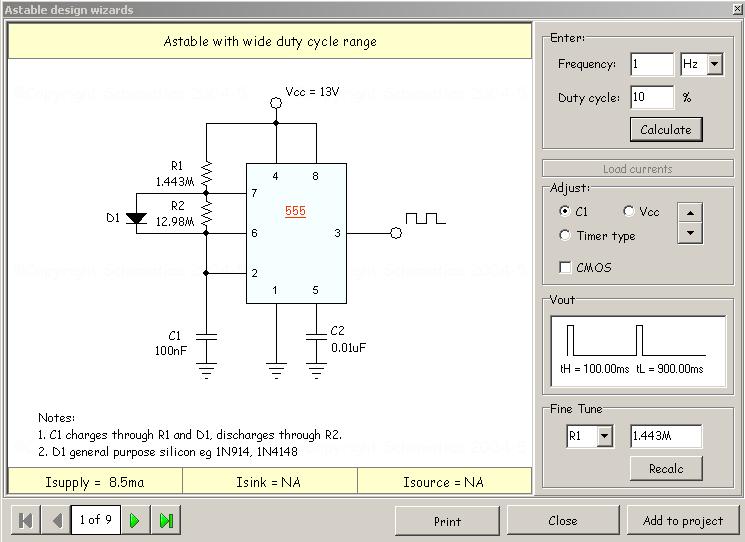

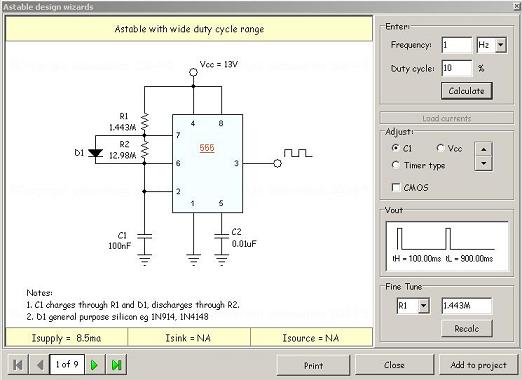

Rys: Okno przedstawia obliczony timer do pracy w trybie astabilnym. Częstotliwość generowania impulsów wynosi 1 Hz, czas trwania impulsu to 100 ms, czas przerwy 900 ms.

      W miejsca obliczonych rezystorów można wstawić potencjometry i regulować płynnie zarówno częstotliwość jak i czasy trwania pojedynczych impulsów załączających.

Strona 1 z 3
