Uniwersalny generator impulsów zapłonowych.

Strona 2

      W pierwszej chwili chciałem zrobić urządzenie w którym były by dwa generatory: monostabilny i astabilny i przełącznikiem przełączał bym tryby pracy. Później doszedłem do wniosku, że nie ma takiej potrzeby bo jeśli potencjometrem ustawię najmniejszą częstotliwość to przyciskiem wyzwalającym włączonym szeregowo razem z przyciskiem włączającym zasilanie będę mógł wygenerować jeden impuls i po nim przycisk będzie zwalniany tak, że następny impuls nie zostanie wygenerowany. Jest to rozwiązanie dużo prostsze i w zupełności wystarczające. Wykorzystam tylko generator astabilny, w miejsca rezystorów R1 i R2 włączę odpowiednie potencjometry i przy ich pomocy będę płynnie regulował częstotliwość powstawania impulsów oraz czas ich trwania.

Rys: Schemat przełączania pomiędzy trybem wyzwalania automatycznego i ręcznego.

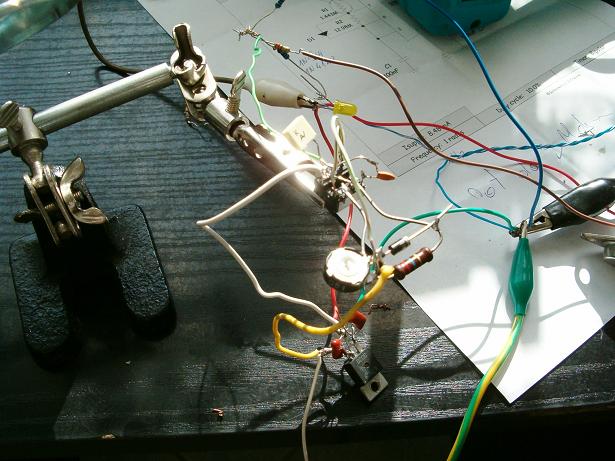

      Kolejnym etapem budowy było przetestowanie całego układu. Nie jest zbyt skomplikowany więc zrobiłem to "na pajączka".

c.d.n.
