Elektroniczna Cewka Tesli

Wysokie napięcia fascynowały mnie od bardzo dawna i zawsze dążyłem do tego by zbudować generator, który wygeneruje naprawdę duże napięcie. Pare lat temu zbudowałem klasyczny Transformator Tesli, ale niestety ślad juz po nim zaginął. W Internecie trafiłem na plany takiego transformatora, w którym zamiast tradycyjnego mechanicznego przerywacza, jest dużej mocy lampa nadawcza GU - 81.

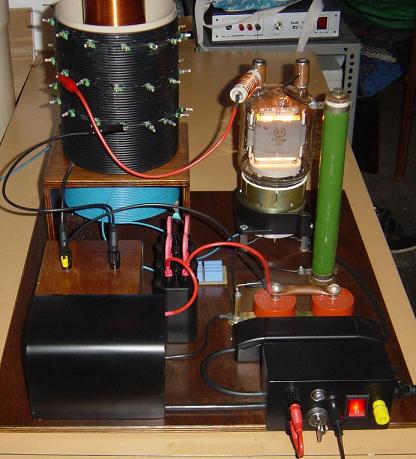

      Transformator, o którym mówię wygląda tak:

Zdjęcie pobrałem ze strony: http://www.teslacoil.it/ Schemat elektryczny transformatora w formacie .pdf można pobrać tu: .: Pobierz :.

Moje wykonanie

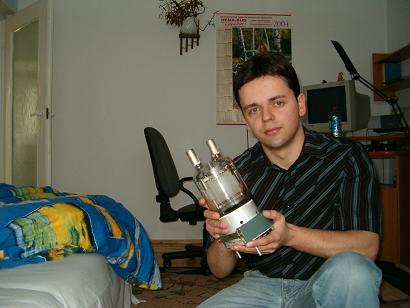

      Podstawowym problemem przy budowie tego trafa jest oczywiście zdobycie bardzo starej, rosyjskiej lampy nadawczej, której produkcja zakończyła sie jakieś 20 lat temu. Mi udało się ją kupić na Allegro za bardzo niską cenę 50 PLN - używana ale sprawna. Ceny lamp nieużywanych ze starych zapasów magazynowych wachaja się od 200 do 300 zł.

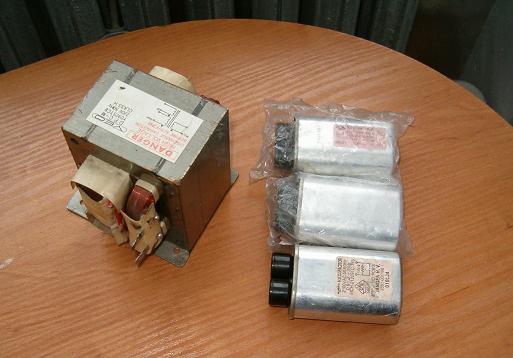

      Kolejny element to transformator wysokiego napięcia, idealnie do tego celu nadaje się transformator ze starej mokrofalówki. Napięcia na tych trafach w zależności od modelu kuchenki wachają się od 1,5 do 3,5 kV a moc jest potężna !. W kuchence znajduje się także jeden kondensator na napięcie zmienne 2100 V 0,91 uF (lub podobny w zależności od zamontowanego transformatora), oraz dioda na wysokie napięcie. Potrzebne będzie aż trzy takie kondensatory.

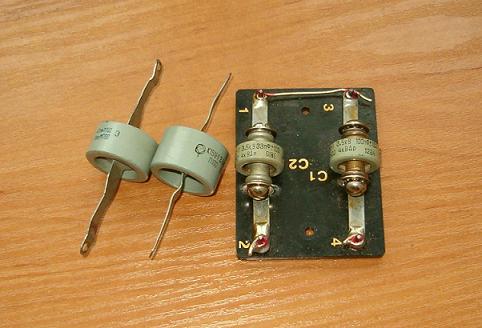

Następne pozyskane do budowy elementy to rosyjskie ceramiczne kondensatory przystosowane do pracy z wysokimi częstościami.

Ciąg dalszy nastąpi jak znajda się fundusze na nastepne części :)
