Mikroprocesorowa wytrawiatka do PCB.

Odkąd zająłem się elektroniką wykonuję płytki PCB metodą termotransferową i wytrawiam je w słoiku nadsiarczynem sodu. Metodę postanowiłem sobie ulepszyć, gdy na Portalu Elektroda.pl zobaczyłem projekt uniwersalnej wytrawiarki.

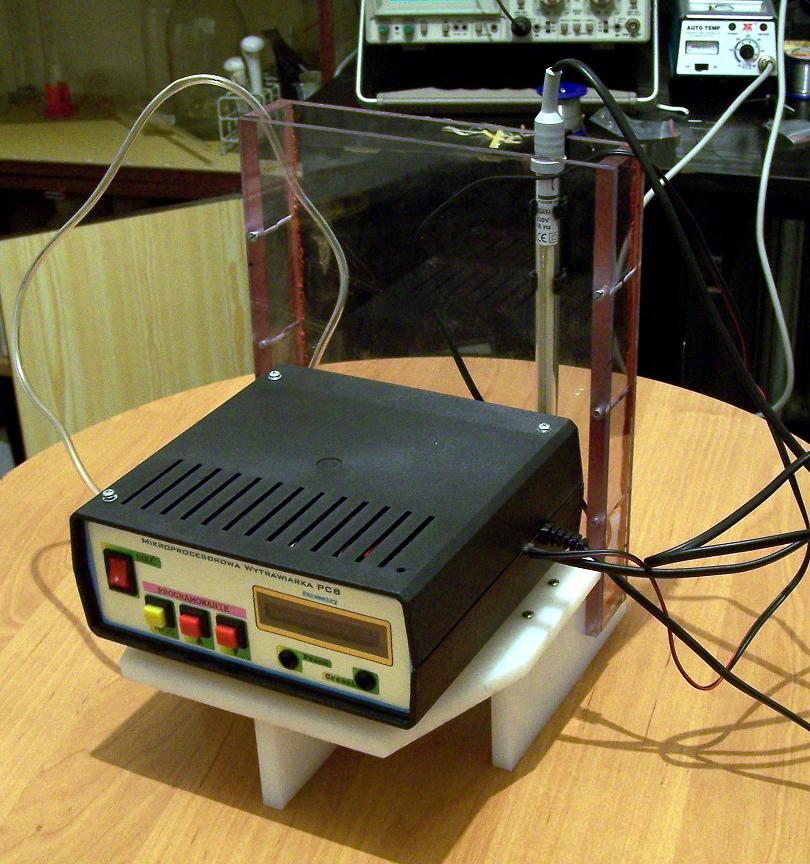

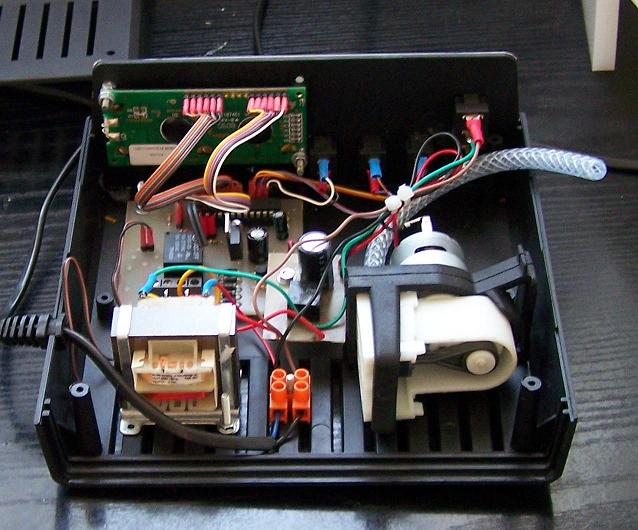

      Wzorując się na projekcie zamieszczonym w portalu zaprojektowałem urządzenie, którego zdjęcie znajduje się poniżej. Wprowadziłem oczywiście wiele własnych zmian, i tak: ogrzewanie płynu trawiącego zapewnione jest przez grzałkę akwariową o mocy 100 W, Grzałką oraz pompką napowietrzającą zapewniającą ciągłe mieszanie płynu steruje mikrokontroler ATmega8. Użycie mikrokontrolera wraz z podświetlanym wyświetlaczem LCD umożliwia pełną kontrolę nad trawieniem oraz zabezpiecza przed włączeniem urządzenia bez płynu trawiącego.


Ale od początku:

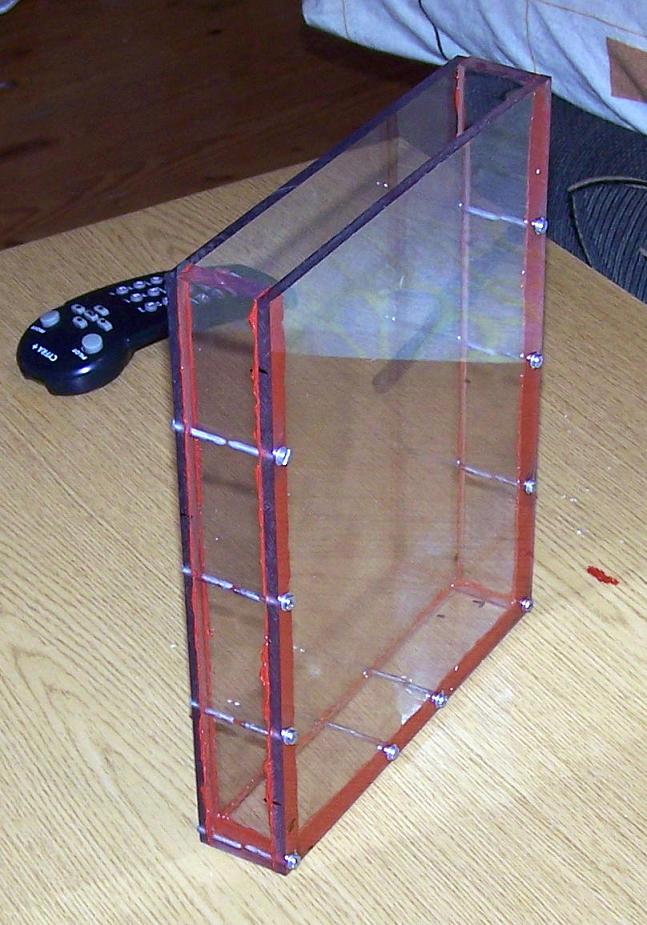

      Komorę na płyn trawiący postanowiłem wykonać z pleksy, ale niestety okazało się to niezbyt dobrym pomysłem bo zaraz po wlaniu wody komora zaczęła przeciekać jak sito. Szkoda bo w jej przygotowanie włożyłem sporo pracy.

      Już u znajomego szklarza zamówiłem komorę o identycznych wymiarach z grubego szkła. Do tego trochę kleju do szkła, jakiego używa się do klejenia akwariów i mamy świetną komorę. Jej niewątpliwą zaletą na pewno będzie wyższa dopuszczalna temperatura pracy.

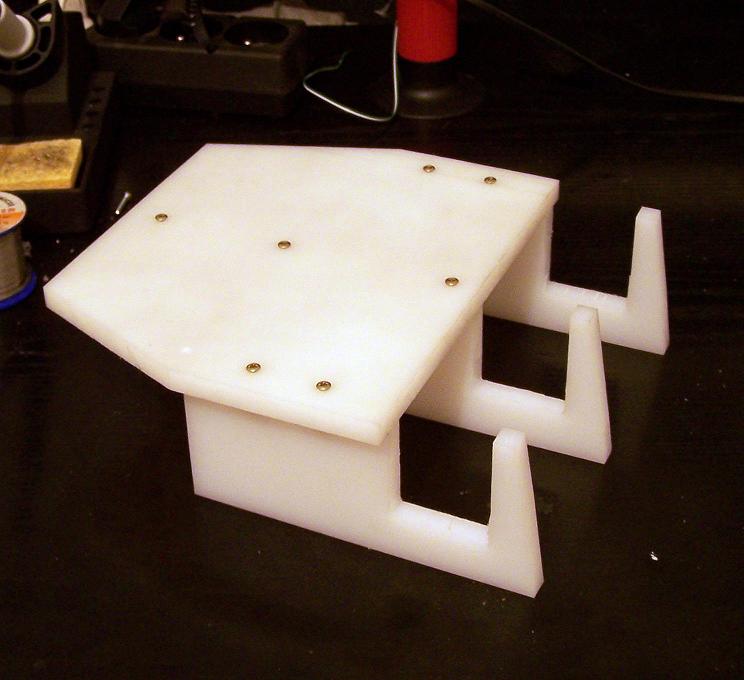

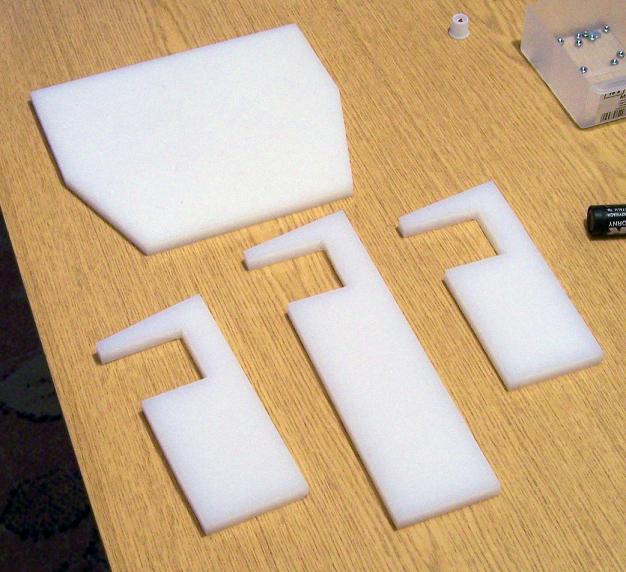

      Podstawę wykonałem z białego tworzywa i skręciłem za pomocą kilku śrub. Takie rozwiązanie jest bardzo praktyczne i bardzo ładnie się prezentuje.

      O sterowaniu mikrokontrolerem nie będę tu wiele pisał, informacje na ten temat będzie można znaleźć w dziale: Mikrokontrolery, który niebawem powstanie.

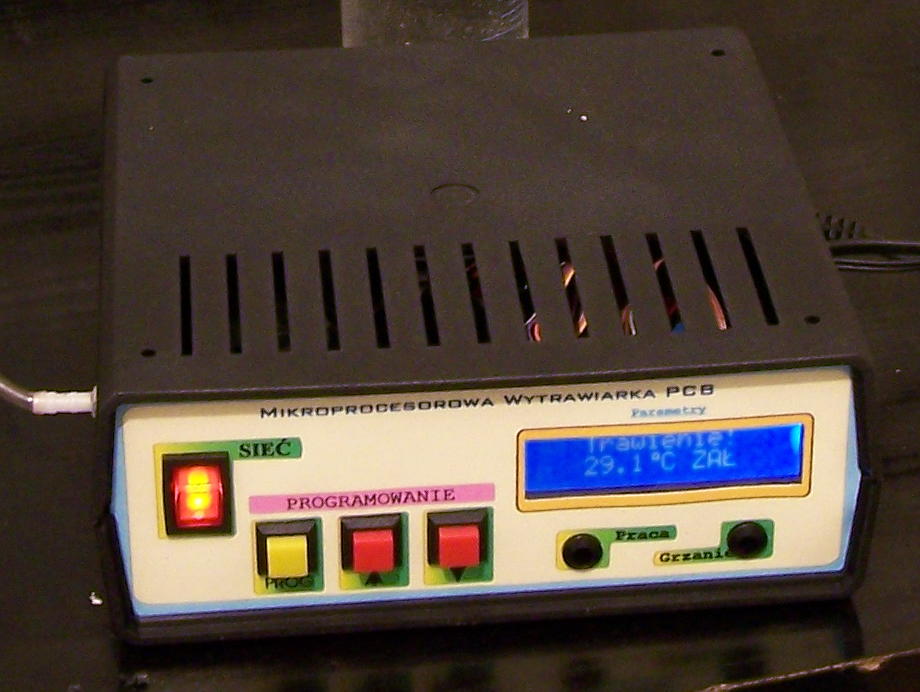

      Panel czołowy zaprojektowałem w programie CorelDraw i wydrukowałem na zwykłej drukarce atramentowej na białej folii samoprzylepnej. Po wydrukowaniu w folii wyciąłem okienka na wyświetlacz, przyciski i kontrolki i odrysowałem je na płytce panelu czołowego. Po wycięciu i wyszlifowaniu odznaczonych otworów nakleiłem biała folię z nadrukiem a na nią przezroczystą folię samoprzylepną by osłonić wyświetlacz.

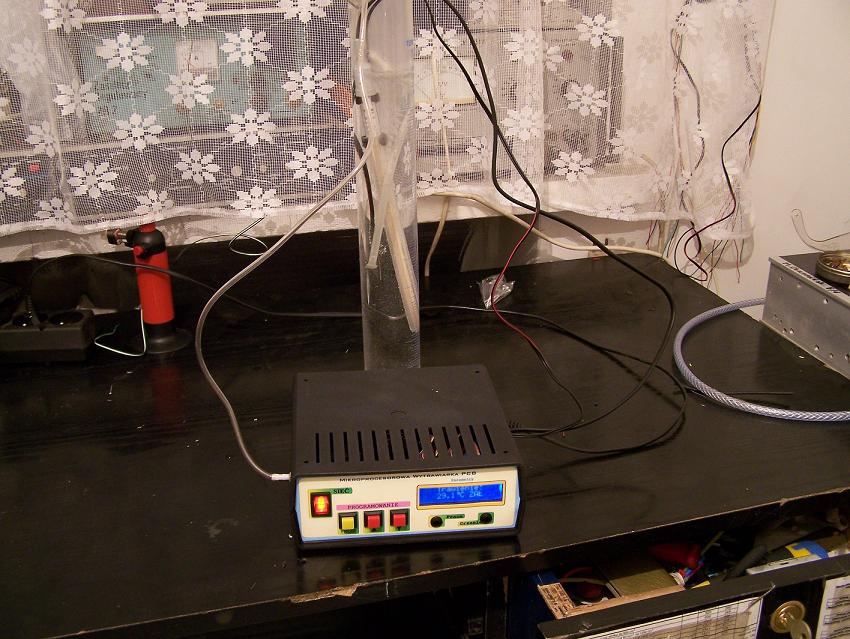

      Powyżej test termostatu, komora dedykowana dla niego przeciekała więc na próbę wlałem wodę do menzurki i włączyłem sterownik.

C.D.N gdy wykonam już komorę ze szkła.
